對于一個新設計的PCB板，往往很難調試，尤其是板子很大，元器件多的時候，往往很難上手；如果掌握了一套合理的故障查找方法，調試就會事半功倍。那么，新設計的PCB故障查找方法有哪些呢？接下來深圳PCBA加工廠家-宏力捷電子為大家介紹下。

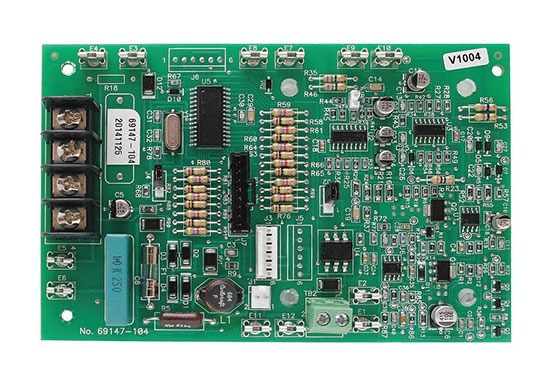

新設計PCB板查找故障的方法
1.測量電壓法
首先確認各芯片的電源管腳電壓是否正常，然后檢查各種參考電壓是否正常，包括各點的工作電壓是否正常。
2.信號注入法
將信號源加到輸入端，然后依次測量各點的波形，看是否正常，從而找到故障點。有時可以使用更簡單的方法，比如用鑷子觸摸各級輸入端子，看輸出端子是否有反應。這常用于音頻、視頻等放大電路；但需要注意的是，這種方法不能用于背板發熱或電壓高的電路，否則可能會觸電。如果上一級沒有反應，而下一級有反應，說明問題在上一級，重點檢查。
3. 看、聽、聞、摸
“看”是指部件是否有明顯的機械損傷，如開裂、發黑、變形等。“聽”是指聽工作聲音是否正常，比如不應該響的東西，應該在哪里，或聲音異常。 “聞”是指檢查是否有異味，如燒焦味、電容電解液味等。“觸摸”是指用手測試器件溫度是否正常；部分功率器件會發熱工作時，如果覺得冷，就可以判斷沒有工作；如果不該熱的地方熱或該熱的地方太熱，也是有問題的。另外，你應該觸摸時要注意，盡量先觸摸，不要燙手。
