很多需要做SMT貼片加工的客戶，一簽完合同就想著馬上的能拿到貨，只知道催交期，這樣做只會增加業務員的壓力，又去催產線，導致增加出錯的機率。下面深圳SMT廠家為大家介紹SMT貼片加工工序，相信通過了解，大家能夠大概了解SMT貼片加工的加工周期問題。
SMT貼片加工工序
1. 點膠
點膠是將紅膠滴到PCB的的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT生產線的最前端或檢測設備的后面。（這個是非必須的工序，主要是針對板上有較重器件時，使用紅膠工藝可以增加黏著力。）
2. 錫膏印刷
使用錫膏印刷機將錫膏印刷到PCB線路板上，給電子元器件的焊接做準備。所用設備為錫膏印刷機。
3. 貼裝
貼裝的作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中印刷機的后面。
4. 固化
固化的作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐，位于SMT生產線中貼片機的后面。（這個工序是使用紅膠工藝時，才會用到，也是非必須的。）
5. 回流焊接
回流焊接的作用是將錫膏融化，使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面。
6. 清洗
清洗的作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。
7. PCBA檢測

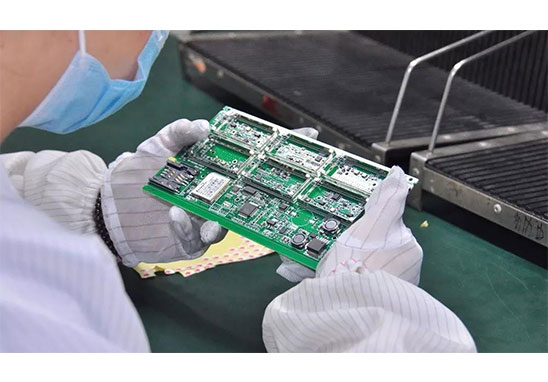

PCBA檢測的作用是對組裝好的PCBA板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要，可以配置在生產線合適的地方。
8. 返修
返修的作用是對檢測出現故障的PCB板進行返工。所用工具為烙鐵、返修工作站等。配置在生產線中任意位置。
以上就是關于SMT貼片加工工序的介紹，如果您有電子產品需要做SMT貼片加工，歡迎聯系深圳宏力捷電子。
SMT貼片加工選擇深圳宏力捷的理由
1. 實力保障

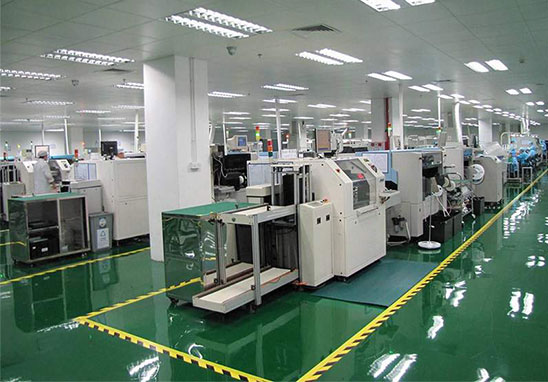

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性?xún)r(jià)比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
